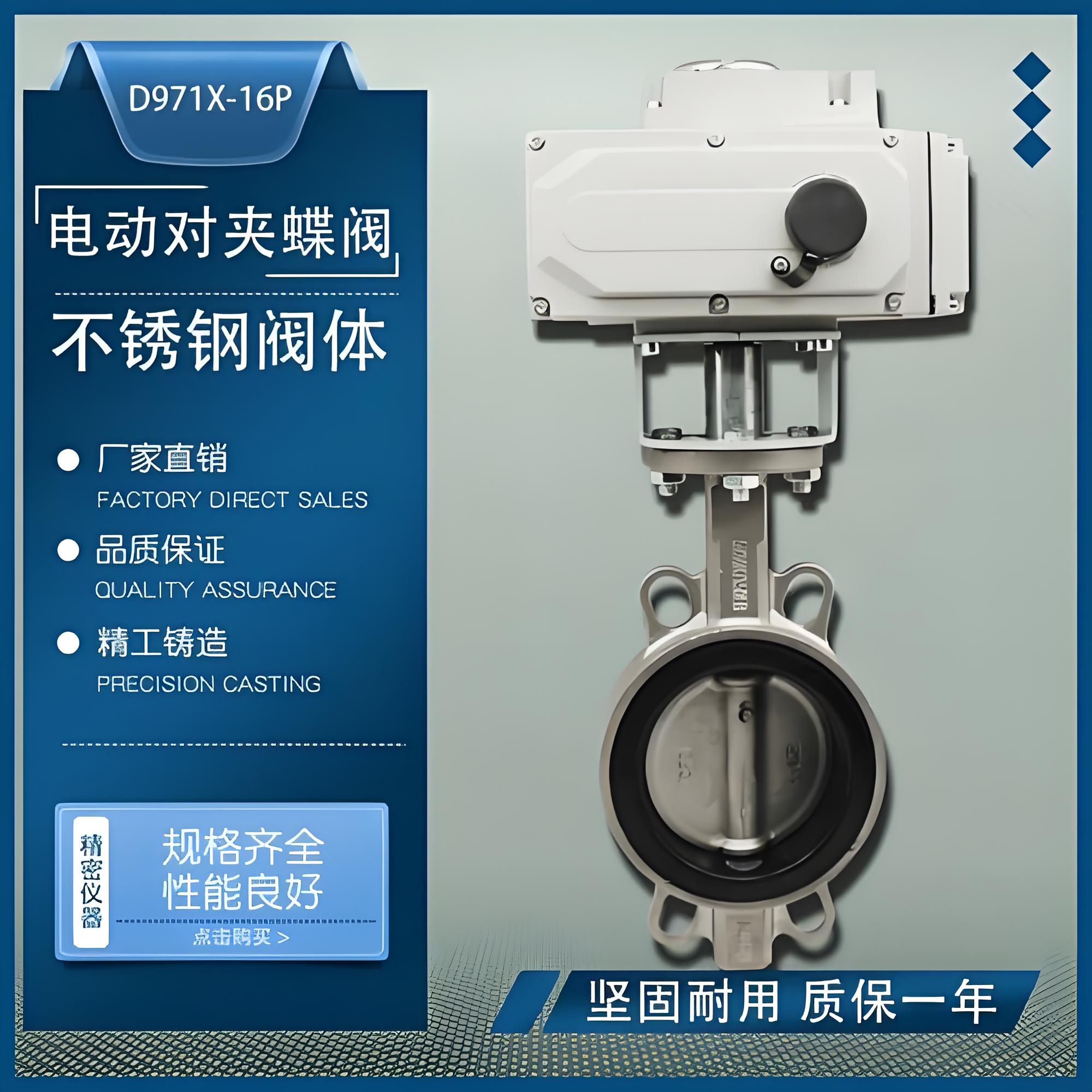

產品名稱：D971X-16P DN80電動開關蝶閥(304不銹鋼)[ 2026-07-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
1. 產品概述
D971X-16P DN80 是一款采用304不銹鋼材質制造的電動對夾式軟密封蝶閥。該閥門由精小型電動執行器與中線型蝶閥本體組成，專為工業自動化控制系統設計。其型號含義如下：
- D：蝶閥
- 9：電動驅動
- 7：對夾式連接
- 1：中線結構
- X：橡膠密封
- 16：公稱壓力1.6MPa
- P：閥體材質為304不銹鋼（CF8）
- DN80：公稱通徑80mm
該產品具有體積小、重量輕、耐腐蝕性強、密封性能優良等特點，廣泛應用于食品、醫藥、化工、環保、水處理等行業的管道系統中，用于截斷或調節介質流動。
2. 主要技術參數
參數項目 技術指標 公稱通徑 DN80 公稱壓力 PN1.6 MPa (16公斤) 強度試驗壓力 2.4 MPa 密封試驗壓力 1.76 MPa 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 適用溫度 -20℃ ～ 150℃（取決于密封材料，EPDM通常≤80℃，PTFE可達更高） 泄漏率 符合 GB/T 13927 標準 驅動方式 電動（開關型） 電源電壓 AC220V / AC380V / DC24V（需根據具體訂貨確認，常用為AC220V） 防護等級 IP67 全行程時間 15s - 60s（可選） 3. 結構特點與材質
3.1 閥體部分
- 閥體材質：SUS304不銹鋼，具有優異的耐酸堿腐蝕性能，適合衛生級或腐蝕性工況。
- 蝶板材質：SUS304不銹鋼，強度高，耐沖刷。
- 閥桿材質：SUS304不銹鋼，防斷裂設計。
- 密封形式：中線軟密封。密封圈可選EPDM（三元乙丙橡膠）、NBR（丁腈橡膠）或PTFE（聚四氟乙烯），實現雙向密封，零泄漏。
- 連接方式：對夾式，安裝簡便，節省空間。
3.2 執行機構部分
- 類型：角行程電動執行器（0-90°回轉）。
- 功能：開關型控制，接收無源觸點信號或開關到位信號。
- 保護功能：集成過熱保護、過載保護、雙重限位開關，防止電機損壞。
- 手動功能：配備手動手輪，在斷電或調試時可進行手動操作。
- 智能控制：部分型號可選配智能模塊，支持4-20mA信號輸入，實現開度調節（若僅為開關型則不具備此功能，但硬件基礎通常兼容）。
4. 外形尺寸參考（DN80）
根據GB/T 12221及常見廠家標準，DN80規格的主要外形尺寸如下（單位：mm）：
尺寸代號 數值參考 說明 L (結構長度) 46 - 49 閥體厚度，對夾式安裝關鍵尺寸 D (法蘭外徑) 200 配套法蘭外徑 D1 (螺栓孔中心圓直徑) 160 螺栓孔分布圓直徑 n-φd (螺栓孔數量及直徑) 8-18 8個直徑18mm的螺栓孔 H (總高度) 約 516 - 565 含執行器總高，具體視執行器型號而定 H1 (執行器高度) 約 96 - 120 執行器本體高度 注：不同品牌執行器尺寸略有差異，安裝前請核對具體圖紙。
5. 應用領域
- 食品飲料行業：304不銹鋼材質符合衛生要求，適用于果汁、牛奶、酒類等管道。
- 化工制藥：耐弱酸弱堿腐蝕，適用于一般化學介質輸送。
- 水處理環保：適用于自來水廠、污水處理廠的清水、污水管道。
- 暖通空調：用于冷凍水、冷卻水系統的流量截斷。
6. 安裝與維護注意事項
- 安裝方向：建議水平安裝，若垂直安裝需注意執行器承重及介質流向對密封的影響。
- 法蘭對接：安裝時需確保管道法蘭平行，嚴禁強行擰緊螺栓導致閥體變形，影響密封。
- 電氣接線：務必按照執行器接線圖正確連接電源及控制信號，接地良好。
- 定期維護：定期檢查密封面磨損情況，清理閥腔內雜質，保持執行器干燥清潔。
