1. 產品概述

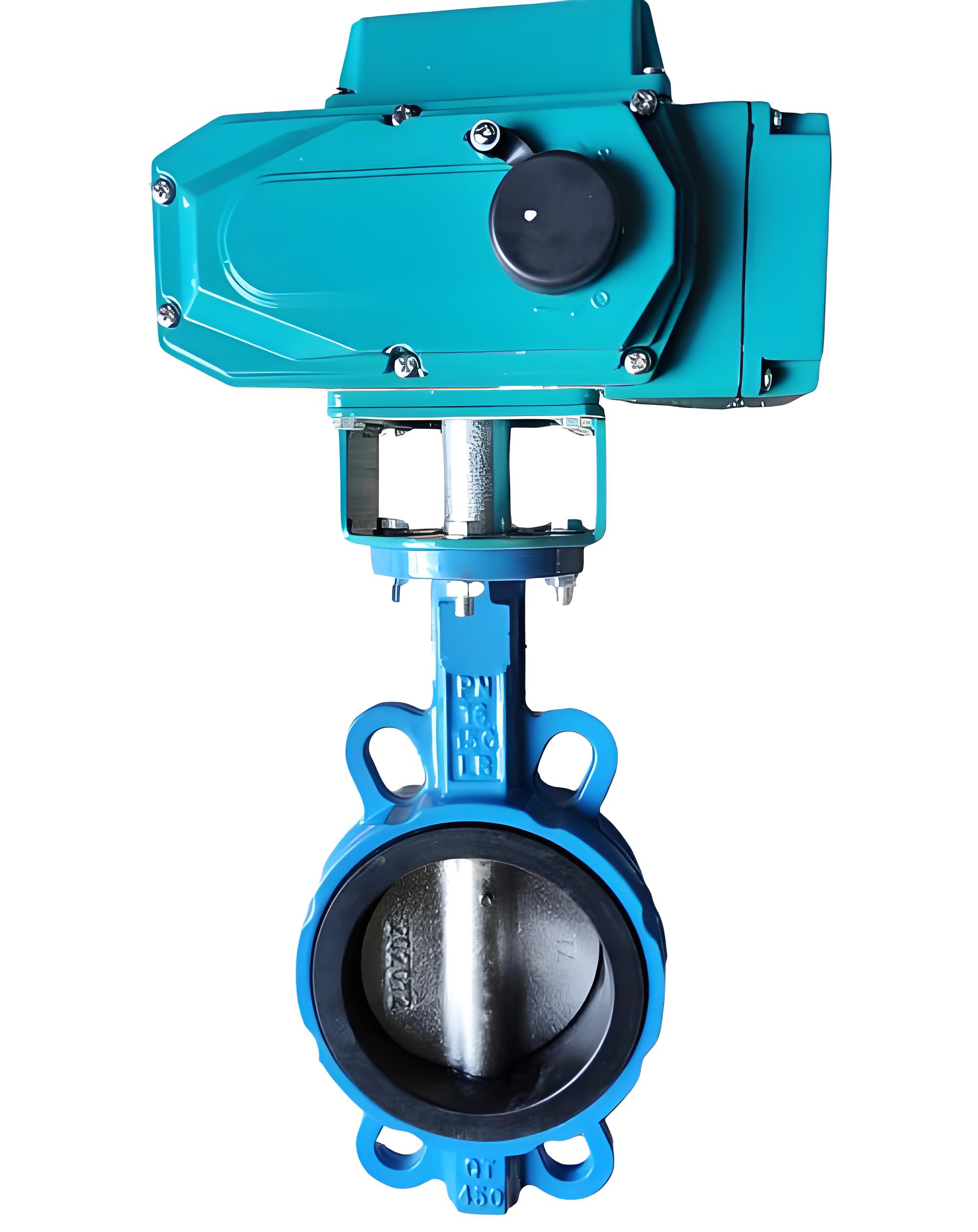

上海湖泉閥門集團有限公司D971X-16Q 是一款高性能的‌對夾式電動軟密封蝶閥‌。該型號閥門采用球墨鑄鐵閥體，公稱通徑為 DN50，公稱壓力為 PN10（即 1.0 MPa）。它結合了電動執行機構的自動化控制優勢與中線軟密封結構的優異密封性能，廣泛應用于工業自動化控制系統中，用于截斷或調節管道中介質的流動。其核心特點包括結構緊湊、重量輕、安裝空間小、操作簡便（只需旋轉90°即可全開或全關）以及良好的流體控制特性。

2. 主要技術參數

3. 結構特點與優勢

• ‌球墨鑄鐵閥體‌：相比普通灰鑄鐵，球墨鑄鐵具有更高的強度、韌性和抗沖擊能力，同時保留了良好的鑄造性能和耐腐蝕性，延長了閥門在惡劣工況下的使用壽命。
• ‌對夾式設計‌：結構長度短，體積小，重量輕，便于在空間受限的管道系統中安裝和維護。通過螺栓直接夾持在兩管道法蘭之間，無需額外的法蘭盤，降低了整體成本和重量。
• ‌軟密封結構‌：采用彈性橡膠密封圈（如 EPDM），能實現雙向密封，確保在低壓甚至真空狀態下也能保持良好的密封效果，特別適用于對泄漏要求嚴格的場合。
• ‌電動驅動‌：配備智能電動執行器，支持遠程控制和自動化集成。可實現開關型控制或調節型控制（接收 4-20mA 信號），具備過載保護、限位開關和扭矩保護功能，提高系統安全性和可靠性。
• ‌低流阻設計‌：當閥門全開時，蝶板厚度是介質流經閥體的唯一阻力，因此壓力損失極小，具有良好的流量控制特性。

4. 工作原理

電動機通過減速機構驅動閥桿旋轉，帶動蝶板在閥體內繞軸線做 0°~90° 回轉運動。當蝶板平面與管道軸線平行時，閥門處于全開狀態；當蝶板平面與管道軸線垂直時，閥門處于全關狀態。通過控制電動執行器的轉角，可以精確調節介質的流量。

5. 應用領域

該閥門因其優異的性價比和可靠性，被廣泛應用于以下行業：

• ‌水處理‌：自來水廠、污水處理廠、海水淡化系統中的供排水管道。
• ‌暖通空調‌：中央空調水系統、供熱制冷管網。
• ‌工業過程‌：石油化工、電力、冶金、造紙、輕工、食品等行業中的液體、氣體介質控制。
• ‌建筑消防‌：消防噴淋系統、消火栓系統。

6. 安裝與維護注意事項

• ‌安裝方向‌：建議水平安裝，也可垂直安裝，但需確保執行器不受額外應力。注意介質流向雖無嚴格要求，但應考慮蝶板受力情況。
• ‌管道對中‌：安裝前需清理管道法蘭面，確保兩法蘭平行且同心，避免強行擰緊螺栓導致閥體變形或密封失效。
• ‌電氣接線‌：嚴格按照電動執行器說明書進行接線，確認電源電壓與控制信號類型匹配。戶外使用應加裝防護罩。
• ‌定期維護‌：定期檢查密封件老化情況，必要時更換；保持電動執行器清潔干燥，定期檢查潤滑狀況。

7. 選型提示

在訂購 D971X-16Q DN50 PN10 球閥時，請明確以下信息以確保準確供貨：

• 密封材料選擇（EPDM 適用于熱水/冷水，NBR 適用于油品）。
• 電動執行器品牌及功能需求（開關型/調節型/智能型）。
• 電源電壓及頻率。
• 是否需要手動 override 手柄。
• 特殊防腐要求（如環氧涂層厚度、不銹鋼部件等級等）。
