1. 產品概述

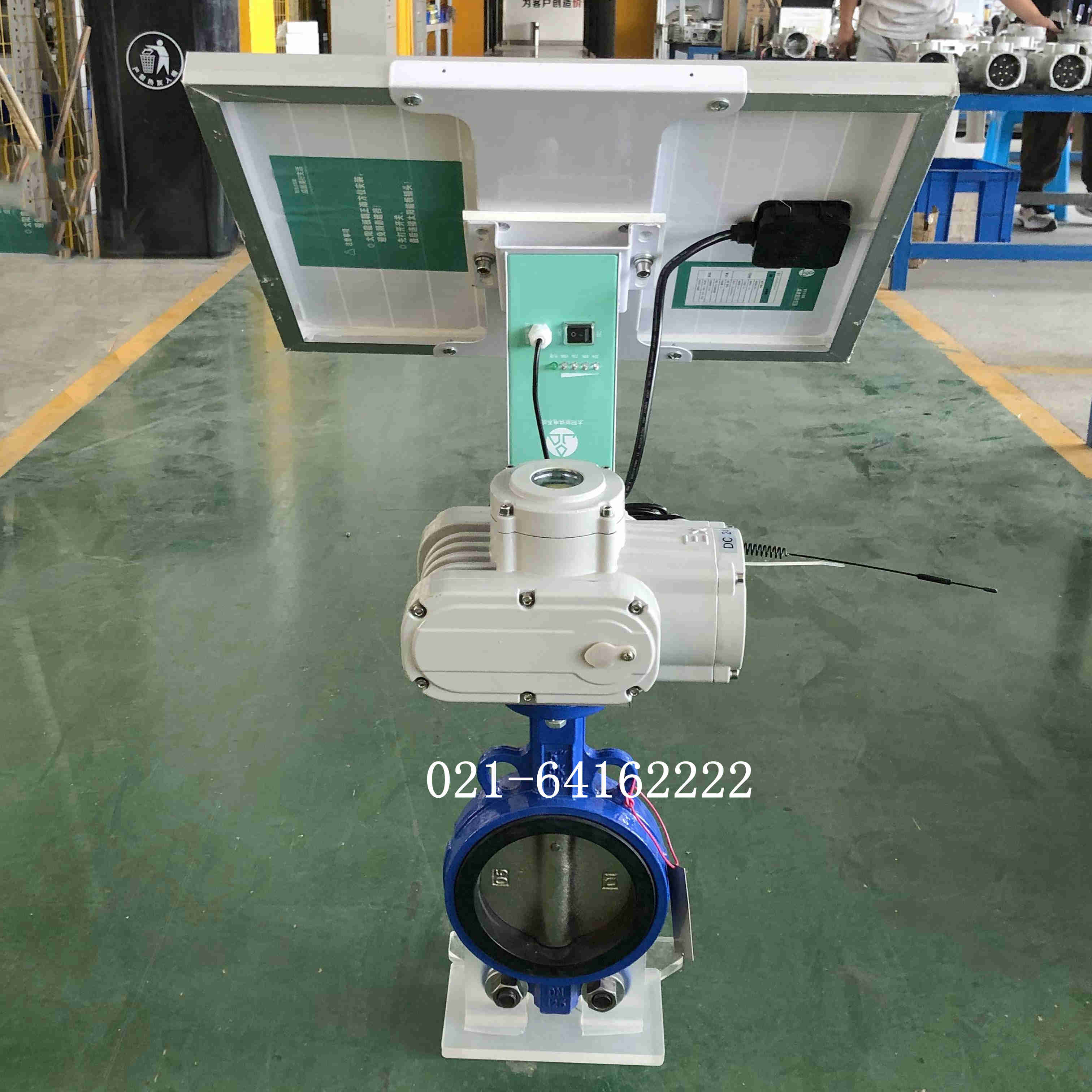

上海湖泉閥門集團有限公司D971X-16C DN100 是一款集機械控制、智能驅動與綠色能源于一體的工業自動化閥門系統。該產品以高性能對夾式軟密封蝶閥為主體，配套集成4G無線通信模塊的智能電動執行器，并搭載太陽能供電系統。它專為解決野外、無市電或布線困難場景下的流體控制難題而設計，廣泛應用于市政供水、污水處理、石油天然氣管網及農業灌溉等領域，實現了遠程實時監控與零碳排放運行。

2. 型號解析

• ‌D‌：代表蝶閥（Butterfly Valve）。
• ‌9‌：代表驅動方式為電動（Electric）。
• ‌7‌：代表連接形式為對夾式（Wafer Type），結構緊湊，安裝便捷。
• ‌1‌：代表結構形式為中線型或雙偏心結構（視具體廠家設計，通常為中線軟密封）。
• ‌X‌：代表密封面材料為橡膠（如EPDM、NBR等），具備優異的彈性密封性能。
• ‌16‌：代表公稱壓力為 PN1.6 MPa（16公斤壓力）。
• ‌C‌：代表閥體材質為碳鋼（WCB），具有較高的強度和耐壓性，適用于非強腐蝕性介質。
• ‌DN100‌：代表公稱通徑為 100mm，適用于中等流量的管道系統。

3. 核心組件與技術特點

3.1 閥體部分（D971X-16C）

• ‌結構設計‌：采用對夾式連接，結構長度短，重量輕，便于在狹窄空間安裝。閥板采用流線型設計，流阻小，流通能力大。
• ‌密封性能‌：選用優質丁腈橡膠（NBR）或三元乙丙橡膠（EPDM）作為密封圈，配合不銹鋼或碳鋼閥板，實現雙向密封，泄漏率符合 GB/T 13927 標準。具有“越關越緊”的密封特性，確保長期使用的可靠性。
• ‌材質強度‌：閥體采用 WCB 鑄鋼，耐壓等級達 1.6 MPa，強度高，耐沖擊，適用于水、油品、天然氣及弱腐蝕性流體。
• ‌適用溫度‌：根據密封材料不同，工作溫度范圍通常在 -20℃ 至 +120℃（EPDM可達150℃短期）。

3.2 智能電動執行器（帶4G遠程控制）

• ‌4G無線通信‌：內置工業級4G全網通模塊，支持 TCP/IP、MQTT 等協議，可直接接入云平臺或SCADA系統。用戶可通過手機APP、Web端進行遠程開關控制、開度調節及狀態查詢，無需鋪設信號線。
• ‌智能控制‌：支持開關型（On/Off）和調節型（Modulating）兩種模式。調節型可接收 4-20mA 模擬量信號或通過數字指令精確控制閥門開度（0-90°），精度高達 ±1%。
• ‌保護功能‌：具備過熱保護、過載保護、堵轉保護及電氣/機械雙重限位功能，防護等級達到 IP67，防塵防水，適應惡劣戶外環境。
• ‌手動優先‌：配備手動手輪，在斷電或緊急情況下可進行人工操作，確保系統安全。

3.3 太陽能供電系統

• ‌綠色能源‌：配置高效單晶硅太陽能電池板，光電轉換效率高，弱光環境下仍能充電。
• ‌儲能管理‌：內置大容量鋰電池組及智能充放電控制器（MPPT技術），確保陰雨天或夜間連續工作至少 7-15 天（視動作頻率而定）。
• ‌低功耗設計‌：執行器采用低功耗待機模式，僅在動作時消耗較大電流，極大延長續航能力。
• ‌免維護‌：全封閉設計，防雨防雷，無需外部電源接入，徹底解決野外取電難問題。

4. 主要技術參數

5. 應用領域

• ‌市政水務‌：城市供水管網、污水處理廠進出水控制，特別是偏遠泵站。
• ‌石油化工‌：長輸管線截斷閥、油田注水系統，適用于無電網覆蓋區域。
• ‌農業灌溉‌：大型農田水利自動化控制，利用太陽能實現精準灌溉。
• ‌環保工程‌：河道治理、雨水收集系統，便于分散式部署與集中監控。

6. 產品優勢總結

• ‌零布線成本‌：太陽能+4G組合，無需電源線和信號線，大幅降低施工難度和初期投資。
• ‌遠程智控‌：隨時隨地通過移動端監控閥門狀態，實現無人值守自動化管理。
• ‌節能環保‌：清潔能源驅動，符合碳中和趨勢，無運行電費支出。
• ‌可靠耐用‌：碳鋼閥體結合IP67防護執行器，適應戶外風吹日曬及復雜工況。
• ‌安裝簡便‌：對夾式結構，體積小，重量輕，單人即可快速完成安裝與維護。
