1. 產品概述

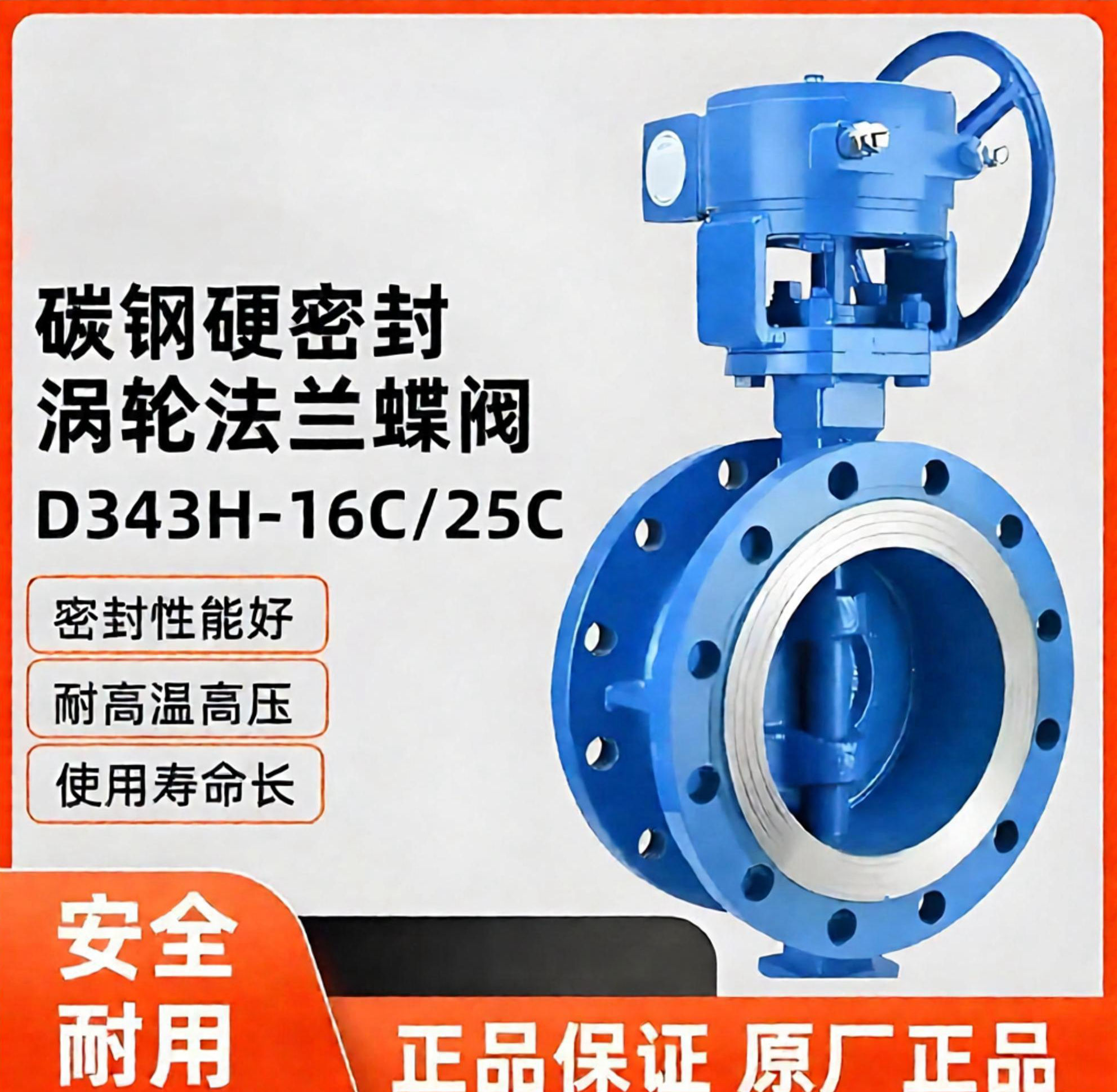

上海湖泉閥門集團有限公司D343H-16C DN250 是一款高性能的三偏心硬密封法蘭蝶閥。該閥門采用先進的三維偏心結構設計，結合金屬硬密封與彈性密封的雙重優勢，專為中高壓、高溫及復雜工況下的流體控制而設計。其公稱通徑為 DN250（10英寸），公稱壓力為 1.6MPa，閥體材質通常為鑄鋼（WCB），適用于石油、化工、電力、冶金、給排水及市政建設等領域的管道系統，主要起到截斷介質和調節流量的作用。

2. 型號含義解析

• ‌D‌：代表蝶閥（Butterfly Valve）。
• ‌3‌：代表傳動方式為蝸輪傳動（Turbo Drive），操作省力，適合大口徑閥門。
• ‌4‌：代表連接方式為法蘭連接（Flange Connection）。
• ‌3‌：代表結構形式為三偏心（Triple Eccentric），這是實現零泄漏和長壽命的關鍵設計。
• ‌H‌：代表密封面材料為合金鋼或硬質合金（Hard Seal），具備耐高溫、耐磨損特性。
• ‌16‌：代表公稱壓力為 1.6MPa（即16公斤壓力）。
• ‌C‌：代表閥體材質為碳鋼（Cast Steel，通常指WCB）。
• ‌DN250‌：代表公稱通徑為 250mm。

3. 核心結構與工作原理

3.1 三偏心設計

與傳統同心或雙偏心蝶閥不同，D343H 采用三偏心結構：

• 閥桿軸線偏離蝶板中心。
• 閥桿軸線偏離管道中心。
• 密封錐面中心線與管道中心線成一定角度。
  這種設計使得蝶板在開啟和關閉過程中，密封面之間無摩擦接觸，僅在完全關閉瞬間才進行密封壓緊。這不僅消除了密封面的磨損，還實現了“越關越緊”的自密封效果，顯著延長了閥門使用壽命。

3.2 硬密封技術

密封副兩側均采用金屬材料（如閥座堆焊硬質合金，蝶板表面硬化處理）。相比橡膠軟密封，硬密封具有優異的耐高溫（可達300℃-425℃，具體視密封面材料而定）、耐高壓和抗腐蝕性能，能夠適應蒸汽、油品、煤氣等苛刻介質。

4. 主要技術參數

5. 產品優勢

• ‌零泄漏密封‌：三偏心結構配合精密加工的金屬密封面，確保在雙向壓力下均能實現氣密性無泄漏。
• ‌超長壽命‌：開啟過程中密封面無摩擦，避免了傳統蝶閥密封面易磨損、易老化的問題，維護周期長。
• ‌操作輕便‌：蝸輪傳動機構具有減速增扭作用，使得 DN250 大口徑閥門的操作扭矩小，開關輕松靈活。
• ‌流阻極小‌：全開狀態下，蝶板厚度是介質流經閥體的唯一阻力，流道暢通，壓力損失小，節能效果顯著。
• ‌適應性強‌：耐高溫、耐高壓、耐腐蝕，可廣泛應用于水、蒸汽、油品、空氣、煤氣、酸堿液等多種介質。
• ‌安裝維護方便‌：結構緊湊，體積小，重量輕，可在任意位置安裝，且密封件可更換，降低了后期運維成本。

6. 應用領域

• ‌能源電力‌：熱電廠蒸汽管道、循環水系統。
• ‌石油化工‌：原油輸送、成品油管線、化工原料管道。
• ‌冶金鋼鐵‌：高爐煤氣、熱風爐系統、除塵管道。
• ‌市政建設‌：大型給排水管網、供熱管網。
• ‌輕工造紙‌：漿料輸送、蒸汽加熱系統。

7. 安裝與使用注意事項

• ‌方向確認‌：安裝前請確認閥體上的箭頭方向與介質流向一致，雖然三偏心蝶閥通常支持雙向密封，但按設計流向安裝可獲得最佳性能。
• ‌法蘭對接‌：安裝時，管道法蘭面應與閥門法蘭面平行，螺栓應對稱均勻緊固，嚴禁單邊強行緊固，以免導致閥體變形或泄漏。
• ‌清潔管道‌：安裝前需清除管道內的焊渣、石塊等雜物，防止損傷密封面。
• ‌調試操作‌：初次使用前，應進行全開全閉操作測試，檢查蝸輪箱是否靈活，限位是否準確。
• ‌定期維護‌：雖然該閥門免維護周期長，但仍建議定期檢查蝸輪箱潤滑油情況及外部螺栓緊固狀態。

8. 選型提示

在訂購 D343H-16C DN250 蝶閥時，為確保選型準確，建議提供以下信息：

• 介質的具體成分、溫度及壓力波動范圍。
• 是否需要配備電動、氣動執行器或限位開關、手輪等附件。
• 法蘭連接標準（如國標 GB、美標 ANSI、德標 DIN 等）。
• 特殊防腐要求（如閥板噴涂尼龍、聚四氟乙烯等）。
