1. 產品概述

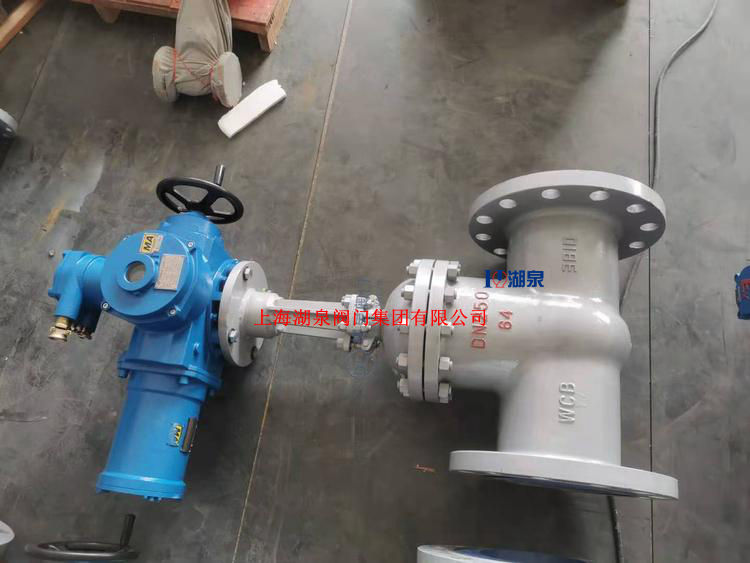

上海湖泉閥門集團有限公司Z941W-40P DN100 是一款專為煤礦井下及易燃易爆環境設計的高性能截斷閥門。該型號屬于‌礦用隔爆型一體式電動閘閥‌，具備“MA”煤安標志認證，符合國家安全標準。其核心特點是將高性能不銹鋼閘閥與防爆電動執行機構集成于一體，適用于公稱壓力 PN4.0MPa、公稱通徑 DN100 的管路系統，主要用于煤礦井下水泵房排水系統、注漿系統及各類流體管路的接通與截斷控制。

2. 型號含義解析

• ‌Z‌：閘閥（Gate Valve）
• ‌9‌：電動驅動（Electric Drive）
• ‌4‌：法蘭連接（Flange Connection）
• ‌1‌：楔式彈性閘板結構（Wedge Flexible Gate）
• ‌W‌：密封面由閥體直接加工或堆焊硬質合金，無密封圈（Hard Seal/Stellite Welded）
• ‌40‌：公稱壓力為 4.0 MPa (PN40)
• ‌P‌：閥體材質為鉻鎳系不銹鋼（如 304/316 等，具有耐腐蝕性）
• ‌DN100‌：公稱通徑為 100mm

3. 主要技術參數

4. 結構特點與優勢

4.1 閥體部分

• ‌優質材質‌：閥體、閥蓋采用不銹鋼（如 CF8/304 或 CF8M/316），具有優異的耐腐蝕性和耐高壓性能，適應井下潮濕及腐蝕性環境。
• ‌硬密封設計‌：密封副采用司太立（Stellite）鈷基硬質合金堆焊，硬度高、耐磨損、抗擦傷，確保在高頻啟閉下仍保持良好密封性，壽命長。
• ‌彈性閘板結構‌：采用楔式彈性閘板，能自動補償密封面在加工或使用中產生的微小偏差，保證雙向密封可靠。
• ‌低摩擦設計‌：中大口徑閥門配備推力軸承，顯著降低啟閉力矩，操作輕便。

4.2 電動執行機構（礦用隔爆一體式）

• ‌防爆安全‌：執行機構外殼采用高強度鋁合金或鑄鐵，具備隔爆腔室，通過國家防爆電氣產品質量監督檢驗中心認證，取得防爆合格證和煤安證（MA）。
• ‌智能控制‌：
  • ‌轉矩保護‌：內置力矩控制機構，防止過載損壞電機或閥門。
  • ‌行程控制‌：精確控制閥門開度，支持全開/全關信號輸出。
  • ‌手電動切換‌：配備手動/電動切換手柄，斷電時可手動操作，確保應急安全。
  • ‌遠程控制‌：支持 PLC 控制、DCS 系統接入，可選配 4-20mA 模擬量信號或 RS-485 通訊接口，實現遠程監控與自動化管理。
• ‌防護等級‌：達到 IP65 或 IP68，防塵防水，適應井下惡劣工況。

5. 應用領域

• ‌煤礦行業‌：井下中央水泵房排水管路、采區供水管路、注漿管路、瓦斯抽放管路等。
• ‌石油化工‌：輸送油品、蒸汽、酸堿介質的管道系統。
• ‌電力行業‌：火力發電廠的水、汽系統。
• ‌其他工業‌：冶金、造紙、污水處理等需要耐腐蝕、耐高壓截斷閥的場合。

6. 安裝與維護注意事項

• ‌安裝方向‌：閥門可安裝在管道任意位置，但建議手輪向上以便于操作和維護。
• ‌初次調試‌：通電前務必確認電機相序正確，建議先手動將閥門開啟至 50% 位置，再進行電動測試，防止因相序反接導致閥門卡死或電機損壞。
• ‌定期維護‌：定期檢查填料函泄漏情況，必要時壓緊或更換填料；定期對閥桿螺母及傳動部位加注潤滑脂。
• ‌防爆要求‌：嚴禁在帶電狀態下打開防爆接線盒蓋；檢修時必須切斷電源，并嚴格遵守煤礦安全規程。
