1. 產品概述

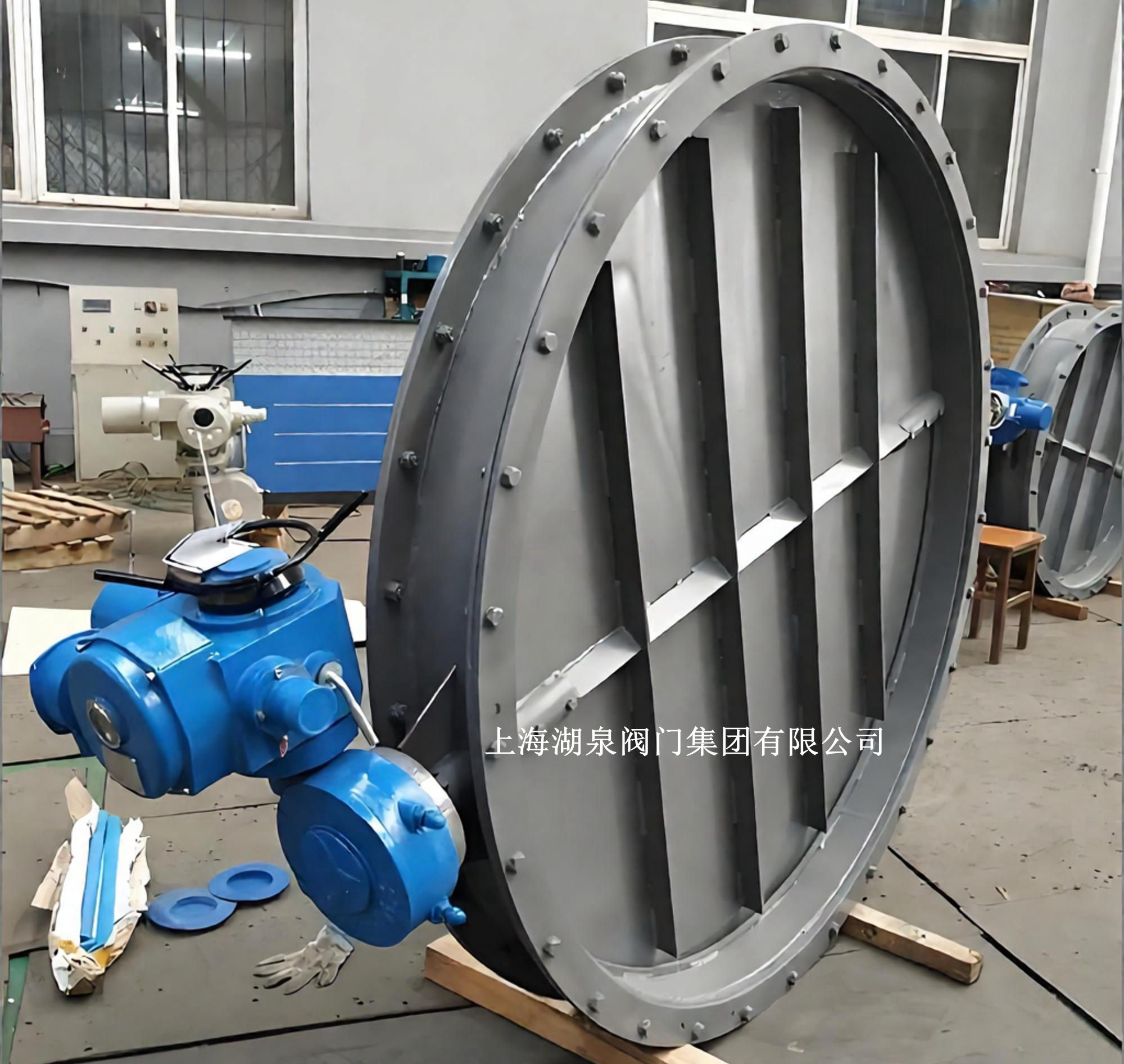

上海湖泉閥門集團有限公司D941W-1C型電動通風蝶閥是一款專為高溫、含塵氣體工況設計的管道控制設備，特別適用于冶金、電力、建材及環保行業的煙氣除塵系統。該閥門采用中線式碟板與短結構鋼板焊接設計，具有結構緊湊、重量輕、流阻小、流通量大等特點。作為DN600大口徑閥門，它能夠有效調節或切斷大流量介質，是工業煙道通風與除塵系統中的關鍵執行元件。

2. 主要技術參數

• ‌產品型號‌：D941W-1C
• ‌公稱通徑‌：DN600
• ‌公稱壓力‌：PN0.1 MPa / PN0.25 MPa / PN0.6 MPa（常用為0.1MPa）
• ‌適用介質‌：高溫煙氣、含塵氣體、煤氣、空氣等
• ‌適用溫度‌：
  • 標準型：≤300℃
  • 高溫定制型：可達450℃甚至更高（需特殊材質）
• ‌驅動方式‌：電動（角行程電動執行機構）
• ‌泄漏率‌：≤1% ~ 1.5%（非密閉型，允許微量泄漏）
• ‌連接標準‌：GB/T 9115 鋼制管法蘭

3. 結構特點與設計優勢

• ‌耐高溫防卡死設計‌：蝶板與閥體之間預留較大的膨脹間隙，有效防止因高溫熱脹冷縮導致的閥板卡死現象，確保在高溫煙氣環境下啟閉靈活。
• ‌無連桿螺栓結構‌：閥體內無連桿、螺栓等易損件，避免了內部組件松動或脫落的風險，工作可靠性高，使用壽命長，維護成本低。
• ‌輕量化鋼板焊接‌：閥體采用鋼板焊接制造，相比傳統鑄造閥體，重量大幅減輕，便于安裝與維護，同時保持了足夠的結構強度。
• ‌低流阻與大流通量‌：中線式碟板設計使得流體阻力極小，特別適合大口徑、大風量的煙氣排放與調節需求。
• ‌多工位安裝‌：不受介質流向影響，可根據現場管道布局靈活選擇安裝位置。

4. 材質說明

• ‌閥體/蝶板‌：通常采用碳鋼（Q235B/Q345R）或不銹鋼（304/316），針對高溫煙氣除塵工況，推薦選用耐熱合金鋼或進行表面耐磨處理。
• ‌密封材料‌：根據溫度等級選擇柔性石墨、金屬硬密封或耐高溫復合材料，確保在高溫下的密封性能與耐久性。
• ‌閥桿‌：采用2Cr13或不銹鋼材質，經過調質處理，具有良好的抗扭強度和耐腐蝕性。

5. 電動執行機構配置

• ‌電源電壓‌：AC380V（三相，推薦用于DN600及以上大口徑）、AC220V、DC24V等可選。
• ‌控制信號‌：支持開關型（無源觸點）或調節型（4-20mA / 1-5VDC）。
• ‌防護等級‌：IP55 / IP65，適應戶外及粉塵環境。
• ‌功能特性‌：具備過載保護、缺相保護、力矩限制及閥位反饋功能，可實現遠程自動控制或與DCS/PLC系統聯動。

6. 應用領域

• ‌冶金行業‌：高爐、轉爐煙氣除塵管道，熱風爐通風系統。
• ‌電力行業‌：電廠鍋爐煙道氣排放控制，脫硫脫硝系統。
• ‌建材行業‌：水泥廠窯頭窯尾廢氣處理，玻璃熔爐通風。
• ‌環保工程‌：工業廢氣凈化裝置，大型通風除塵管網。

7. 安裝與維護注意事項

• ‌安裝方向‌：建議水平安裝，若垂直安裝需注意執行器承重及防塵防水。
• ‌電氣接線‌：務必確認電源相序正確，嚴禁在通電狀態下進行手動操作，以免損壞執行機構。
• ‌定期維護‌：定期檢查閥桿填料密封情況，清理蝶板積灰，確保轉動部位潤滑良好。
• ‌調試要求‌：初次使用前應進行全開全關調試，校準零位與滿位信號，確?？刂凭?。
