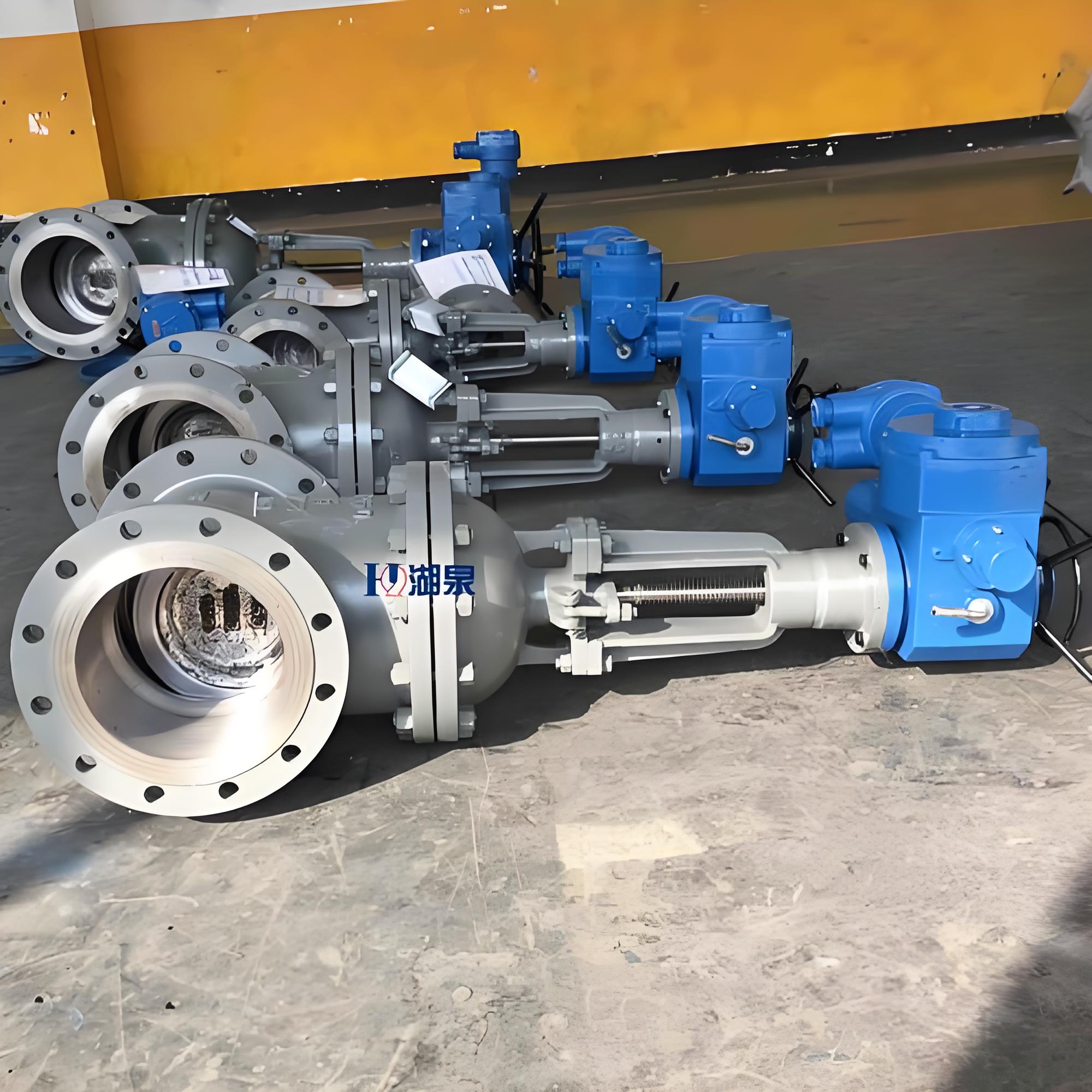

上海湖泉閥門集團有限公司Z941H-40-DN100 是一款高性能的法蘭連接明桿楔式剛性單閘板電動閥門。該型號專為中高壓工況設計，廣泛應用于石油、化工、電力及冶金等行業的管路系統中，主要用于截斷或接通介質。以下從型號解析、結構特點、技術參數及應用領域四個方面進行詳細介紹。

1. 型號含義解析

根據中國閥門型號編制標準（JB/T 308），Z941H-40-DN100 的具體含義如下：

• ‌Z‌：代表閥門類型為‌閘閥‌。
• ‌9‌：代表驅動方式為‌電動‌。
• ‌4‌：代表連接形式為‌法蘭連接‌。
• ‌1‌：代表結構形式為‌明桿楔式剛性單閘板‌。
• ‌H‌：代表密封面材料為‌合金鋼‌（通常指堆焊硬質合金）。
• ‌40‌：代表公稱壓力為 ‌PN4.0 MPa‌（即40公斤級壓力等級）。
• ‌DN100‌：代表公稱通徑為 ‌100mm‌。

2. 結構與材質特點

• ‌密封性能好：密封副采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，具有極高的硬度、耐磨性、耐高溫性及抗擦傷性能，確保在長期頻繁啟閉下仍能保持可靠密封。
• ‌閥桿強化處理‌：閥桿經過調質及表面氮化處理，具備優良的抗腐蝕性、抗擦傷性和耐磨性，延長使用壽命。
• ‌低操作力矩設計‌：采用楔式彈性閘板結構，中大口徑型號配備推力軸承，有效降低摩擦阻力，使啟閉操作更加輕松省力。
• ‌多樣化驅動控制‌：配套Z型多回轉電動執行機構，支持開關型與智能型控制。具備轉矩控制、現場操作及手/電動切換功能，支持4-20mA信號輸入輸出，可實現遠程控制、PLC集成及自動化管理。
• ‌主要材質‌：
  • 閥體/閥蓋：通常為碳素鋼（WCB），也可根據介質需求選用不銹鋼（304/316）或鉻鉬鋼。
  • 填料：采用柔性石墨或PTFE，密封可靠且泄漏量極低。

3. 主要技術參數

• ‌公稱壓力‌：PN4.0 MPa
• ‌公稱通徑‌：DN100 mm
• ‌適用溫度‌：
  • 碳鋼材質（WCB）：-29℃ ～ 425℃
  • 鉻鉬鋼材質：≤ 550℃
  • 不銹鋼材質：-40℃ ～ 200℃（視具體牌號而定）
• ‌適用介質‌：水、蒸汽、油品、天然氣、酸堿類及含硫介質等（具體需根據閥體材質選擇）。
• ‌電源電壓‌：常規為 AC380V/50Hz，也可定制 AC220V、DC24V 等。
• ‌防護等級‌：標準 IP55，可定制 IP67 或防爆等級（如 ExdⅡBT4）。
• ‌連接標準‌：法蘭尺寸符合 GB/T 9113 或 JB/T 79 標準，結構長度符合 GB/T 12221。

4. 應用領域

Z941H-40-DN100 電動閘閥因其耐高壓、耐腐蝕及自動化控制能力，廣泛適用于：

• ‌石油化工‌：原油輸送、煉化裝置中的油品及腐蝕性介質管路。
• ‌電力行業‌：火力發電廠的水、蒸汽主管道。
• ‌冶金與造紙‌：高溫高壓水系統及漿料管路。
• ‌城市基建‌：大型供水管網及污水處理系統。

5. 安裝與維護注意事項

• ‌安裝方向‌：閥門一般應水平安裝在管道上，電機部分朝上或側向，避免垂直向下安裝導致雨水滲入電機。
• ‌初次調試‌：安裝后首次通電前，務必手動將閥門開啟至約50%位置，以防止電機相序接反導致機械損壞。
• ‌定期維護‌：定期檢查電動執行器的電氣接線及機械傳動部件潤滑情況，確保密封面無雜質堆積，以維持密封效果。
